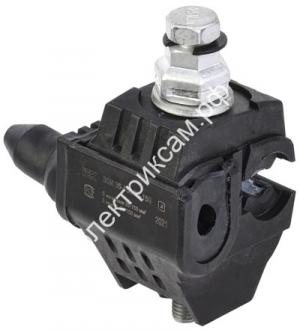

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном. Паспорт: https://www.iek.ru/api/store/5e29a9c9d2e8542745e77b79.pdf

Изображение максимальное : https://www.iek.ru/api/store/5ef0afb3ecd2e09bff52db52.jpg

Длина : 94 мм

Высота : 116.0 мм

Ширина : 66 мм

Номин. напряжение : В 1000

Температура эксплуатации : °C -60...+55

Номин. напряжение изоляции Ui : 6000 В

Со срывной головкой болта : Да

Номинальное поперечное сечение переходной секции : мм² 35...150

Номинальное поперечное сечение ответвления : мм² 35...150

Тип соединения : Винтовое соединение
