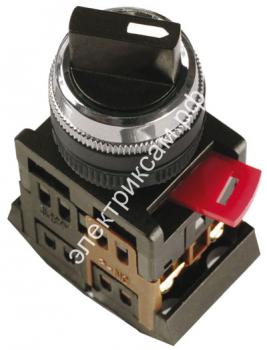

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р). Паспорт: https://www.iek.ru/api/store/5e29a9cbd2e8542745e79e75.pdf

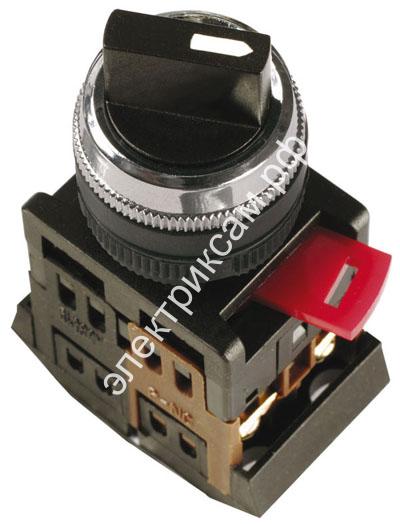

Изображение максимальное : https://www.iek.ru/api/store/5ef0afc4ecd2e09bff53aeea.jpg

Высота : 48.0 мм

Ширина : 30.0 мм

Температура эксплуатации : °C -10...+40

Номин. продолжительный ток Iu : 10.0 А

Номин. напряжение изоляции Ui : 660 В

Номин. напряжение постоян. тока (DC) : В 440

Диаметр отверстий : 22.0 мм

Номин. раб. ток Ie при AC-15, 230 В : 7,5 А

Степень защиты (IP), передняя сторона : IP40

Тип подключения силовой электрич. цепи : Винтовое соединение

Тип элемента управления : Короткая поворотная ручка (узкий хват)

Подходит для напольного монтажа : Нет

Подходит для монтажа на передней стенке, 4 отверстия : Нет

Подходит для установки в распределит. щит : Да

Подходит для промежуточного монтажа : Да

Комплектное устройство в корпусе : Нет

Макс. допустимое раб. напряжение Ue AC : 660 В

Конструкция прибора : Встраиваемое устройство
